Insulation Tube

Insulation Tube

높은 절연성능과 기밀성을 갖는 절연 튜브를 찾으십니까?

절연 튜브는 금속과 세라믹 파이프를 접합하여 제작합니다.
절연 혹은 진공장치의 배기부품으로 접합합니다.

Insulation Tube
탁월한 메탈라이즈 기술에 의해서 고기밀접합이 가능합니다!
  • 고에너지 가속기 연구기구용등
  • 각종 알루미나의 접합기술 대응이 가능합니다.
  • 플렌지와 92%, 96%, 99%알루미나를 접합할 수 있습니다.

* 92%, 96%, 99% Alumina can be joined.

세라믹도 자사 생산 입니다.

유약처리 알루미나 세라믹

Glazed alumina

유약은 소성에 의해서 세라믹 본체에 용융된 유리질 물질의 불투과층 코팅입니다. 아이템을 착색, 장식 또는 방수처리등 고객의 요청에 따라서 대응하고 있습니다.

형상, 크기 변경 가능합니다.

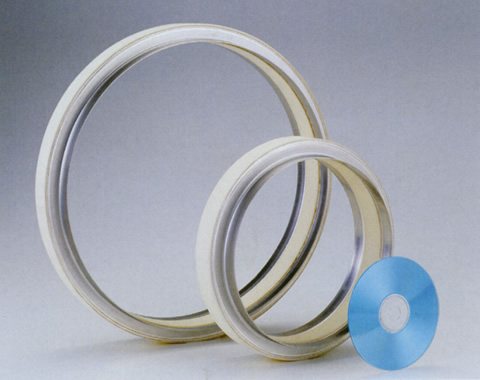

Insulation Tube
내경 200㎜, 외경 320mm

99%알루미나와의 접합도 가능합니다.

특수형상의 플렌지와 벨로우즈를 접합합니다.

플렌지나 벨로우즈 등의 주변부품의 용접 대응이 가능합니다. 또한 특수형상의 플렌지의 제작도 가능합니다.

Tig welding
TIG 용접

Example of tube with a flange and bellow
특수 플렌지, 벨로우즈 취부

표준 사양품

특성

절연저항 (MΩ): 1,000이상 (at DC500V), 기밀특성: 1×10-10Pa·m³/sec

Standard Insulation Tube

mm

Volts Joint material Flange size Catalog number
20kV KOVAR ICF70 or more VE-K20KV
30kV ICF114 or more VE-K30KV
40kV ICF152 or more VE-K40KV

* 비자성 튜브의 접합도 가능합니다.
* 납기는 별도 문의 바랍니다.
